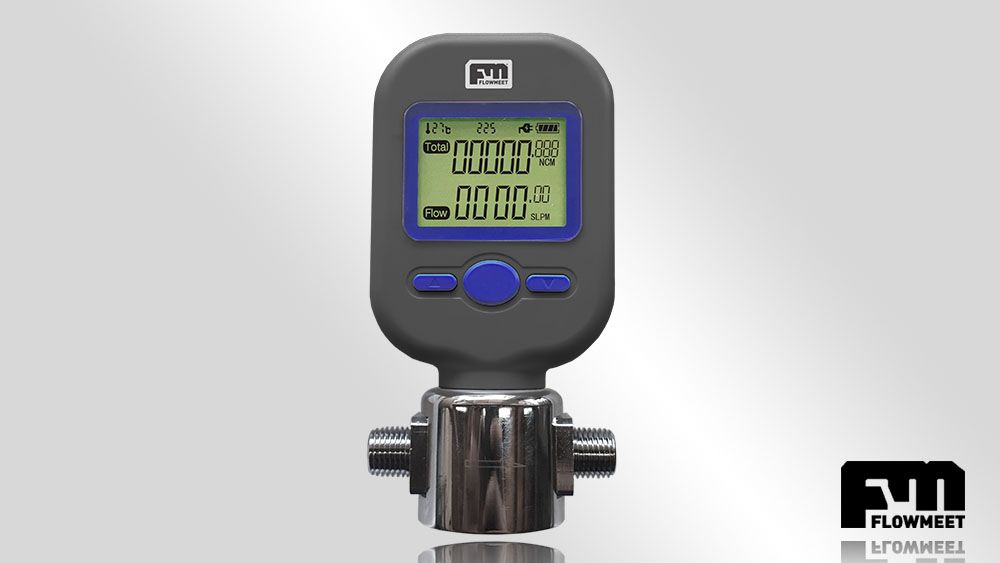

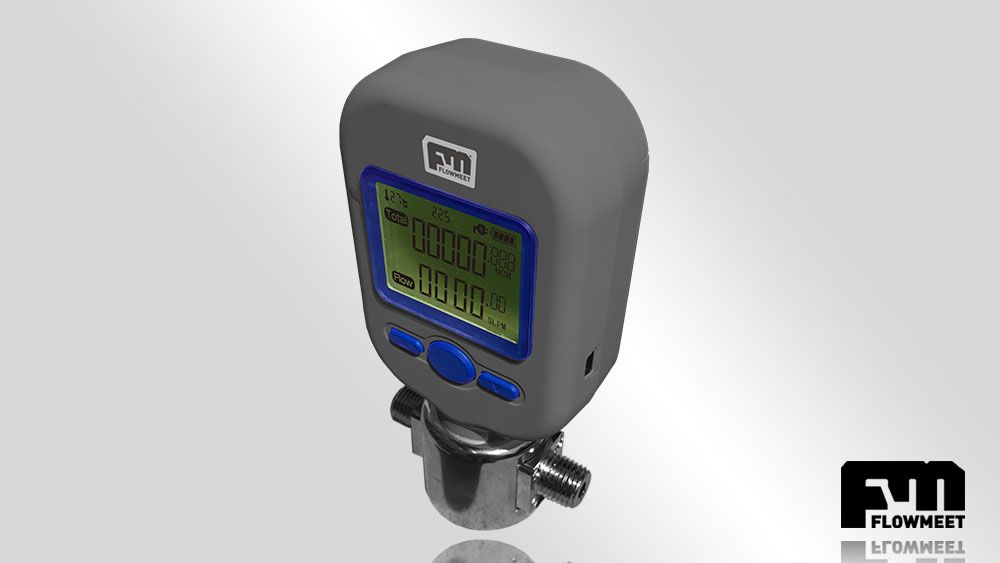

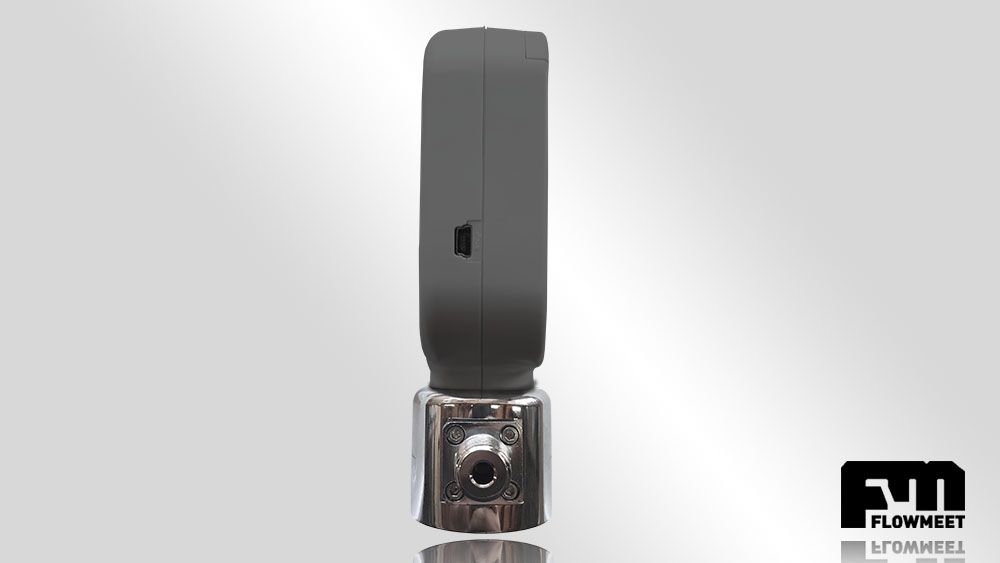

Caudalímetro Térmico Másico Miniatura Serie TM



        Descargar archivos

         Manual de usuario TH

        Los caudalímetros Térmicos Másicos FLOWMEET para gases de la Serie TM presentan un desempeño sobresaliente para la medición de todo tipo de gases. Este tipo de caudalímetro puede ser usado para cualquier tipo de gas. No posen partes móviles, no afecta su medición la presencia de vibraciones en la cañería, estas características dan como resultado tener las virtudes tan deseadas para todo caudalímetro como:  libre de mantenimiento, ser apto para aplicaciones tan diversas como medición de gases. Tienen un rango de temperatura de trabajo muy amplio (-40 a 350°C). Cuentan con comunicación RS-485. A su vez como característica fundamental, dado sus principio físico de funcionamiento NO necesitan compensación de temperatura ni presión. Se caracterizan por trabajar a bajos caudales

        Tablas de modelos Serie TM
        Modelos FM-06TM-NPT-10LPM FM-06TM-NPT-25LPM FM-10TM-NPT-200LPM
        Resolución [Lt/min] 0,01 0,01 0,1
        Caudal maximo [Lt/min] 10 25 200
        Presión nominal [MPA] 0,8 0,8 0,8
        DN [mm] 6 6 12
        Tmin/Tmax del Fluido [°C] -10/55 -10/55 -10/55
        Conexionado mecánico NPT 1/4'' NPT 1/4'' NPT 1/2''
        Peso[Kg] 0,350 0,350 0,350

        Datos tecnicos

        Computador

        • Exactitud: Mejor que +/- 2%

        • Alimentacion: 4 Pilas AA / 6-15 VDC

        • Alarma alto caudal

        • Alarma de bajo caudal

        • Comunicación RS-485

        Descripción del producto

        Los caudalímetros Térmicos Másicos de la Serie TM hacen uso del principio de medición de flujo de masa térmica. Son medidores de flujo másico que presentan un tubo de alta precisión calentado, a través del cual pasa el flujo de gas. Dicho tubo posee una relación longitud-diámetro para asegurar el flujo laminar de calor. Al aplicarse calor al tubo, se hace una medición de la temperatura a la entrada y a la salida del mismo; la diferencia de temperatura entre los dos puntos indica la cantidad de energía que el fluido ha absorbido, lo que depende de la masa en movimiento a través del tubo.

        Aplicaciones Comunes

        • Monitoreo y control de oxígeno en hospitales

        • Monitoreo y control de nitrógeno en la industria alimenticia

        • Monitoreo y control de gases para la industria y empresas.
