Caudalímetro de acople directo a cisterna Serie DC

Descargar archivos

 Manual de usuario FM-520

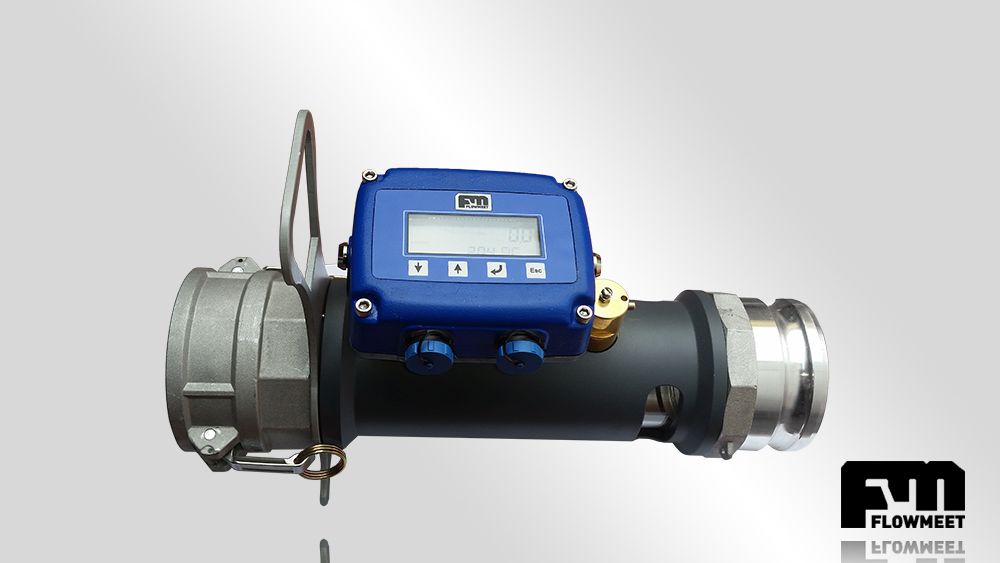

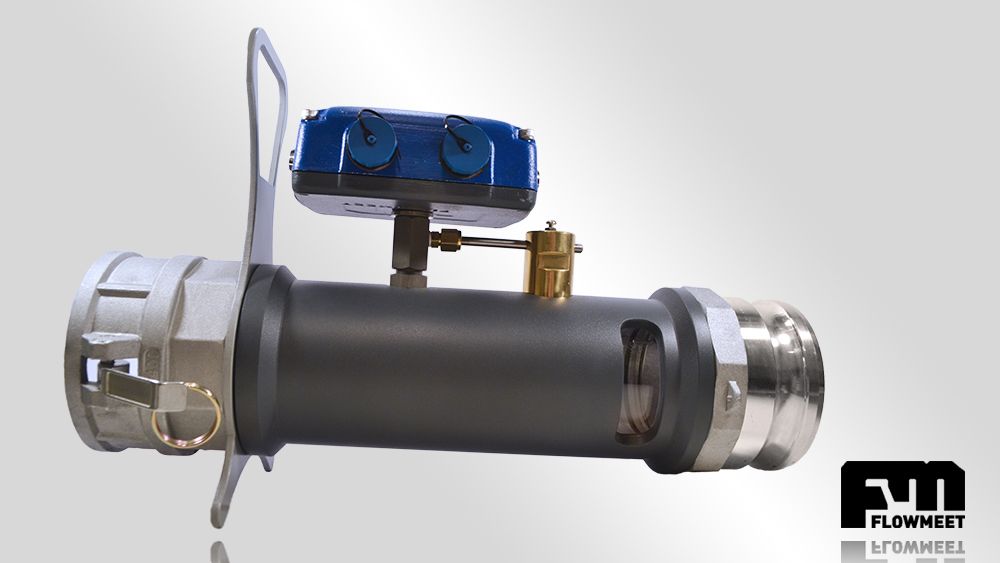

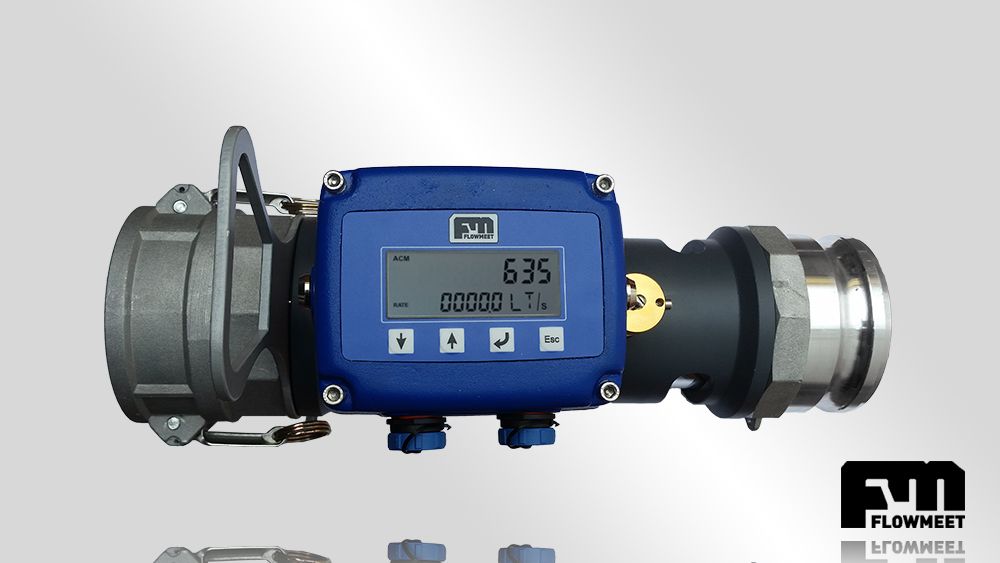

Controle la descarga de un camión cisterna con este caudalímetro único en su tipo, de acople directo a la cisterna, del tipo quita y pone. No es necesaria modificación alguna de la estructura de su cisterna. Cuenta con acondicionador de flujo y detector de flujo que permiten maximizar la exactitud y precisión de la medición en las condiciones de descarga. Este instrumento se encuentra orientado a la gestión de la información, el historial de las descargas queda registrado detallando los datos de cada maniobra. La información puede ser recolectada con cualquier teléfono con sistema Android (opcional) o mediante una PC (opcional). A su vez,  permite la impresión de tickets (opcional)de cada operación realizada. Cuenta con Certificación anti-explosiva para zonas clasificadas.


Special Features

  • Computador de caudales FM-520

  • Programación de envió de e-mail con la información de las operaciones (opcional)

  • Datos de geoposicionamiento de las operaciones realizadas (opcional)

  • Impresión de tickets con impresora portátil (opcional)

  • Historial de descarga disponible para su descarga a Windows y Android (opcional)

  • Certificación anti-explosiva para zonas clasificadas


Technical data

  • Enderezador de vena (acondiciona el flujo del combustible de manera de reducir las turbulencias y mejorar la medición)

  • Detector de Flujo (Reduce el conteo de flujo de aire cuando la cisterna se vacía)

  • No linealidad: mejor que 0,25%

  • Repetitividad: mejor que 0,2%

  • Cuerpo: DurAluminio T6061

  • Acople rápido a 3",  4" y 6''

Aplicaciones comunes

  • Control de despacho y recepción de combustibles

  • Medición de la producción de aceite comestible


Descripción del caudalímetro de turbina

Los caudalímetros de turbina constan de un rotor de paletas, esta es la única parte móvil, que gira debido al flujo en la tubería. El diseño del rotor intenta mantener la perturbación del flujo al mínimo, tomando la menor cantidad de energía posible del fluido en movimiento. Las paletas cortan el fluido en forma helicoidal. Cada revolución del rotor, dada por el avance longitudinal del fluido, se traduce en un volumen particular multiplicado por un factor de escala de cada equipo. Los errores en la medición de este equipo vienen dados por dos factores: efectos de tracción mecánica (entre el fluido y los componentes del medidor) y efectos de tracción magnética (que se originan entre una bobina pick-up y las palas del rotor) son una fuente de error. A su vez, los efectos de tracción varían con la frecuencia de rotación de la turbina, por lo que representan una fuente de no linealidad en la curva frecuencia-flujo del medidor.
