Caudalimetro de chorro multiple Serie MJ

      Caudalimetro de chorro multiple Serie MJ


      Descargar archivos

       Datasheet Serie MJ

      Los caudalímetros FLOWMEET de chorro múltiple de la Serie MJ son ideales para aplicaciones comerciales e industriales. El diseño sencillo de estos caudalímetros permite una precisión más que aceptable con amplios rangos de caudal, incluso en aplicaciones de bajo caudal. El indicador se encuentra herméticamente accionado y herméticamente sellado por lo que no tendrá fugas ni se empañará y se encuentra completamente separado del agua. Estos medidores de agua están diseñados para una larga vida útil y un funcionamiento libre de mantenimiento.

      Tablas de modelos estándar para la serie MJ

      Caudales
      Modelos FM-020MJ-025 FM-025MJ-032 FM-032MJ-040 FM-040MJ-050 FM-050MJ-065
      Diámetro nominal [mm] 20 25 32 40 50
      Caudal de sobrecarga Q4 [m3/h] 5 7.875 12.5 20 31.25
      Caudal Permanente Q3 [m3/h] 4 6.3 10 16 25
      Caudal de Transición Q2 [m3/h]  0.08 0.126 0.2 0.32 0.5
      Caudal mínimo Q1 [m3/h] 0.05 0.0785 0.125 0.2 0.3125
      Lectura mínima [m3] 0.00005 0.00005 0.00005 0.00005 0.00005
      Lectura máxima [m3] 99.999 99.999 99.999 99.999 99.999


      Errores máximos permisibles:


      • Desde el caudal mínimo (Q1) incluido hasta el caudal de transición (Q2) exclusivo ± 5%.

      • Del caudal de transición (Q2) al caudal de sobrecarga (Q4): ± 2%; (Contador de agua caliente ± 3%)

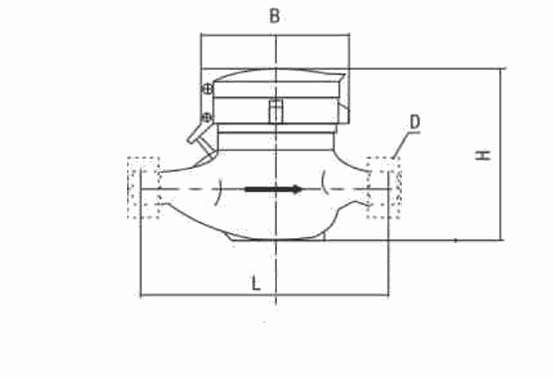

      DIMENSIONES
      Modelos FM-020MJ-025 FM-025MJ-032 FM-032MJ-040 FM-040MJ-050 FM-050MJ-065
      Largo L [mm] 195 225 230 245 300
      Ancho B [mm] 98 104 104 125 125
      Altura H [mm] 117 124 124 162 162
      Diámetro nominal [mm] 20 25 32 40 50
      Conexión roscada BSPT 1''  1 y 1/4'' 1 y 1/2'' 2''  2 y 1/2''




      Datos técnicos


      • Clase R80 (R100)

      • Fácil lectura

      • Multi-jet, disco seco, accionamiento magnético.

      • (Opcional) Se puede agregar salida de pulsos a pedido, como Reed Switch o Hall, Salida de pulsos: 1000L /P 、100L /P 、10L /P 、1L /P.

      • Los datos técnicos se ajustan a la norma internacional ISO4064.

      • Estructura compacta de función antimagnética y apariencia atractiva.

      •  Condiciones de trabajo:

        • Temperatura del agua: T30 T50 T90

        • Clase de presión de agua: MAP16 MAP10

        • Clase de pérdida de presión: △ p63


      Galería de imágenes


      Descripción del caudalímetro chorro múltiple

      Los Caualímetros de agua de Chorro Múltiple  tienen varias entradas de flujo que rodean una cámara interna para crear múltiples chorros de agua contra un impulsor cuya velocidad de rotación depende de la velocidad del flujo de agua. Los chorros múltiples son muy precisos con caudales bajos hasta 2''. Tienen un elemento colador interno que puede proteger las entradas de agua para evitar que se obstruyan. Los medidores de flujo de chorro múltiple normalmente tienen un cuerpo de aleación de bronce, con componentes de medición internos hechos de materiales termoplásticos modernos y acero inoxidable, todos probados para compatibilidad con los requisitos de agua potable.

      Aplicaciones comunes

      • Medición de consumo residencial

      • Medición de volumen para  tratamiento de aguas

      • Medición en obras hidráulicas

      • Monitoreo de sistemas de riego

      • Medición de agua en procesos industriales
